而在這一系列組件的中間位置，就是任何行星減速機都必須搭載的核心傳動部件：行星齒輪組。

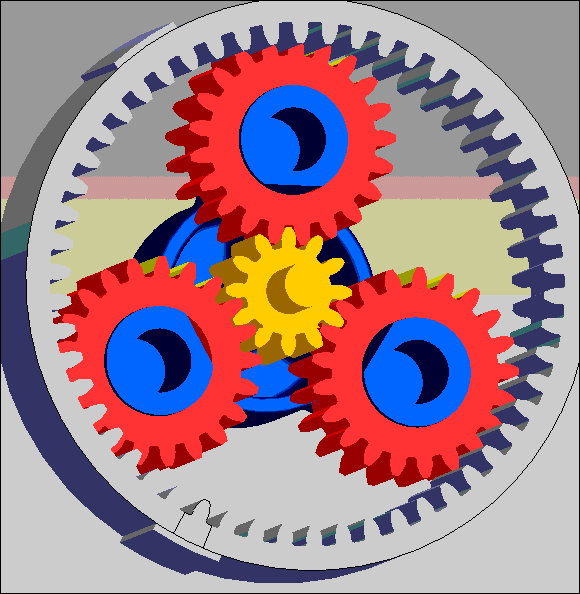

行星減速機工作原理

當太陽輪在伺服電機的驅動下旋轉時，與行星輪的咬合作用促使行星輪產生自轉，同時，由于行星輪又有另外一側與行星減速機殼體內壁上的環形內齒圈的咬合，最終在自轉驅動力的作下，行星輪將沿著與太陽輪旋轉相同的方向在環形內齒圈上滾動，形成圍繞太陽輪旋轉的“公轉”運動。

通常，每臺行星減速機都會有多個行星輪，它們會在輸入軸和太陽旋轉驅動力的作用下，同時圍繞中心太陽輪旋轉，共同承擔和傳遞行星減速機的輸出動力。

不難看出，行星減速機的電機側輸入轉速（即：太陽輪的轉速），要比其負載側輸出轉速（即行星輪圍繞太陽輪公轉的速度）要高，這也是為什么它會被稱作“減速機（Reducer）”的原因。

電機驅動側與應用輸出側之間的轉速比值，稱為行星減速機的減速比，簡稱“速比”，通常在產品規格中用字母 “ i ” 表示，它是由環形內齒圈與太陽輪的尺寸（周長或齒數）之比決定的。一般情況下，具有單級減速齒輪組的行星減速機速比通常在 3 ~ 10 之間；速比超過 10 以上的行星減速機，需要使用兩級（或以上）的行星齒輪組減速。通常，伺服行星減速機的傳動效率可以達到 97% 以上，背隙一般低于 3 arcmin，剛性可達 3 Nm/arcmin 甚至更高。

在減速機家族中，行星減速機以其體積小，傳動效率高，減速范圍廣，精度高等諸多優點，而被廣泛應用于伺服、步進、直流等傳動系統中。其作用就是在保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比。正確的安裝，使用和維護減速機，是保證機械設備正常運行的重要環節。因此，在安裝行星減速機時，請務必嚴格按照下面的安裝使用相關事項，認真地裝配和使用。

第一步

安裝前確認電機和減速機是否完好無損，并且嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，這里是電機的定位凸臺、輸入軸與減速機凹槽等尺寸及配合公差。

第二步

旋下減速機法蘭外側防塵孔上的螺釘，調整PCS系統夾緊環使其側孔與防塵孔對齊，插入內六角旋緊。之后，取走電機軸鍵。

第三步

將電機與減速機自然連接。連接時必須保證減速機輸出軸與電機輸入軸同心度一致，且二者外側法蘭平行。如同心度不一致，會導致電機軸折斷或減速機齒輪磨損。

另外，在安裝時，嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪。一定要將安裝螺栓旋緊之后再旋緊緊力螺栓。安裝前，將電機輸入軸、定位凸臺及減速機連接部位的防銹油用汽油或鋅鈉水擦拭凈。其目的是保證連接的緊密性及運轉的靈活性，并且防止不必要的磨損。

在電機與減速機連接前，應先將電機軸鍵槽與緊力螺栓垂直。為保證受力均勻，先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓最后逐個旋緊四個安裝螺栓。最后，旋緊緊力螺栓。所有緊力螺栓均需用力矩板手按標明的固定扭力矩?cái)?shù)據進行固定和檢查。

減速機與機械設備間的正確安裝類同減速機與驅動電機間的正確安裝。關鍵是要必須保證減速機輸出軸與所驅動部分軸同心度一致。
