數控機床伺服傳動系統，包括電機座、伺服電機、絲桿，還包括聯接在伺服電機和絲桿之間的行星減速機；伺服電機的機軸通過夾緊套和輸入軸的頂端相連；電機座上設置有減速機墊板，行星減速機殼體裝置在減速機墊板上，行星減速機的頂端法蘭和伺服電機的法蘭通過螺釘相連。本實用新型能夠有效解決現有的數控機床伺服傳動系統，當機床負載較大時，就需要選擇大型號的伺服電機與之匹配，比較占用空間，降低了機床空間的利用率，且對電機軸有一定的損傷，減短了伺服電機的使用壽命，影響機床總體的制動性能并增加了機床的耗電量的問題。

數控機床伺服傳動系統，包括電機座、伺服電機、絲桿，其特征在于：還包括聯接在伺服電機和絲桿之間的行星減速機

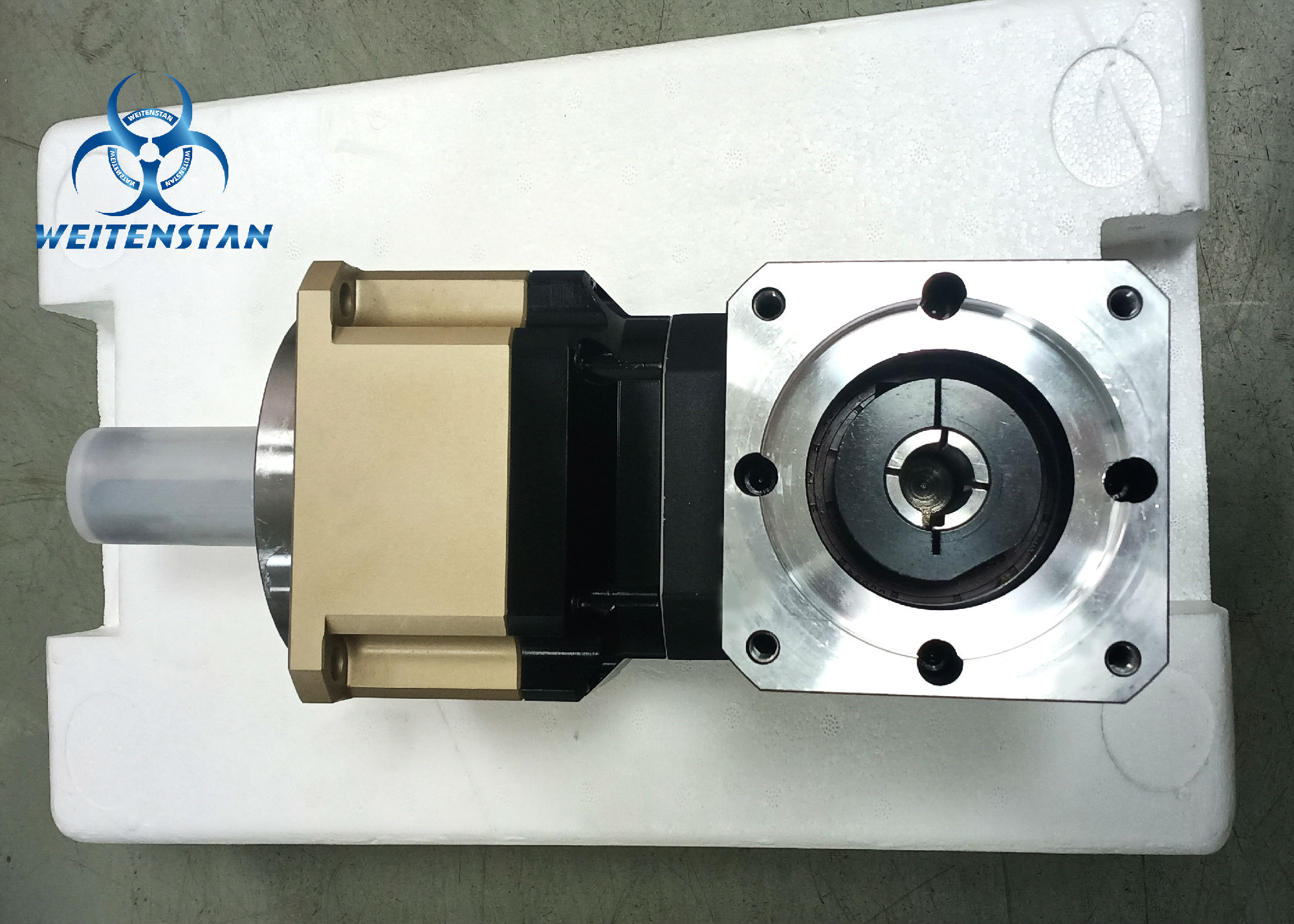

1.行星減速機包括行星減速機殼體、夾緊套、輸入軸、行星齒輪、輸出軸，夾緊套設置在行星減速機殼體內，輸入軸的頂端套設在夾緊套內，繞輸入軸的末端外側壁一圈設置有太陽齒。

2.行星齒輪設置在夾緊套內和太陽齒相適配；輸出軸的一端設置在夾緊套內，行星齒輪設置有和輸出軸相連的行星轉軸。

3.輸出軸的另一端設置有聯軸器，絲桿的輸入端裝置在聯軸器上。

4.伺服電機的機軸通過夾緊套和輸入軸的頂端相連。

5.電機座上設置有減速機墊板，行星減速機殼體裝置在減速機墊板上，行星減速機的頂端法蘭和伺服電機的法蘭通過螺釘相連。

數控機床伺服傳動系統都采用伺服電機與絲桿通過聯軸器直接連接的方式，當機床負載較小時，可以采用小慣量的伺服電機，既能擁有較高的制動性能，也能保持較高的傳動效率。但是當機床負載較大時，就需要選擇大型號的伺服電機與之匹配，比較占用空間，降低了機床空間的利用率，且對電機軸有一定的損傷，減短了伺服電機的使用壽命，影響機床總體的制動性能并增加了機床的耗電量。
