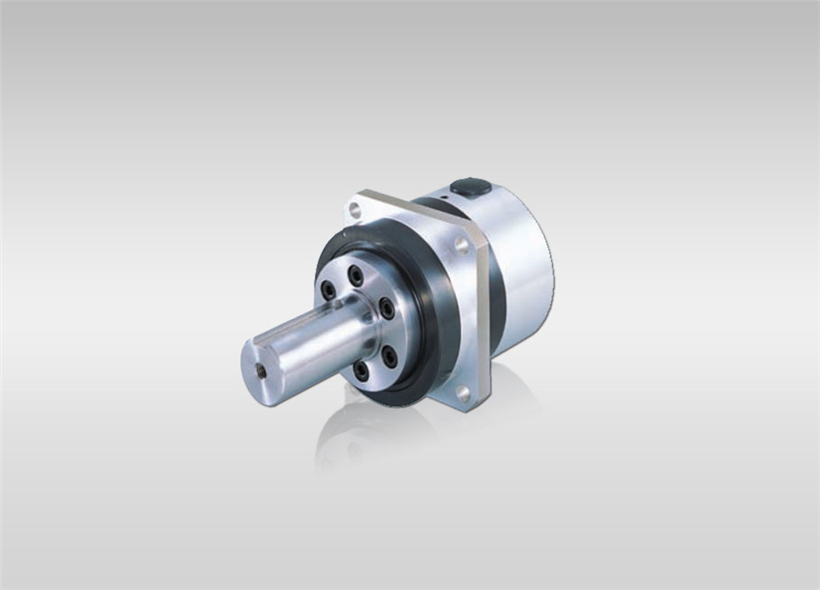

微型擺線針輪減速機的傳動原理:
微型擺線針輪減速機跟擺線針減速機的工作一樣,其傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套,在偏心套上裝有兩個稱為轉臂的滾柱軸承,形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道,并由擺線輪與針齒輪上一組環形排列的針齒相嚙合,以組成齒差為一齒的內嚙合減速機構,(為了減小摩擦,在速比小的減速機中,針齒上帶有針齒套)。當輸入軸帶著偏心套轉動一周時,由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故,擺線輪的運動成為既有公轉又有自轉的平面運動,在輸入軸正轉周時,偏心套亦轉動一周,擺線輪于相反方向轉過一個齒從而得到減速,再借助W輸出機構,將擺線輪的低速自轉運動通過銷軸,傳遞給輸出軸,從而獲得較低的輸出轉速。
微型擺線針輪減速機的市場應用特點
微型擺線針輪減速機其結構比較緊湊,回程間隙小、精度較高,使用壽命很長,額定輸出扭矩大,各個行業和領域被廣泛的使用,比如:冶金、礦山、起重、運輸、石油、化工、建筑、紡織、制藥、食品、衛生、環保、輕工、電力、煙機等工業部門的減速裝置。
