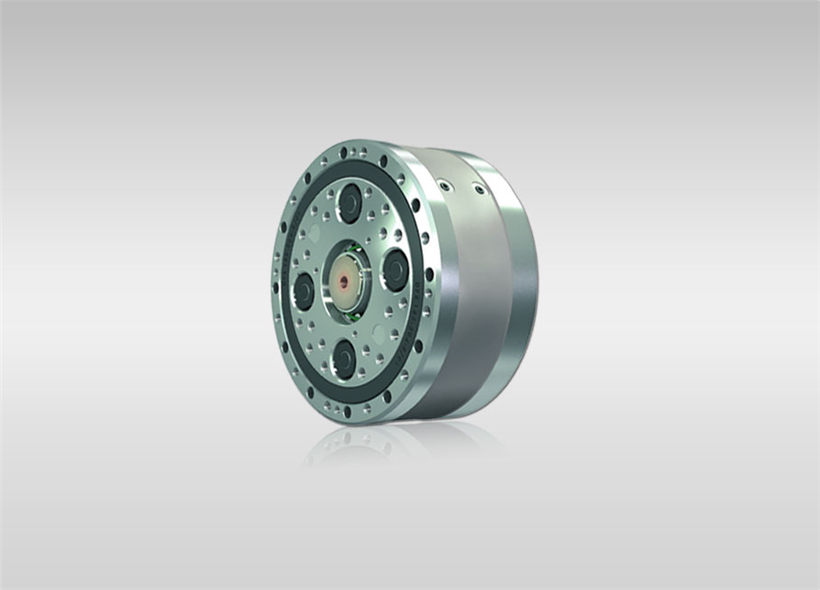

威騰斯坦減速機廠家給大家介紹下RV減速檢測方法;
(1)霍爾效應原理測速法:電動機轉軸帶動軸上的磁鋼旋轉,從而改變磁場大小,通過霍爾電路將磁場變化轉換為脈沖信號,經放大整形,輸出矩形脈沖信號。當轉速改變時,輸出脈沖的頻率會發生變化。從而獲得減速電機旋轉的速度。
(2)光電測速法:使用柵格圓盤和光電門組成測速系統。當rv減速機通過傳動部分帶動?xùn)鸥駡A盤旋轉時,測速光電門獲得一系列脈沖信號。這些脈沖信號通過單片機兩個定時/計數器配合,一個計數,一個定時。計算出單位時間內的脈沖數m,經過單位換算,就可以算得直流電機旋轉的速度。
rv減速機轉速計算公式:r=1000n/(T*N1*N)(rps)。
r為直流電機轉速,N為柵格數,N1為T1中斷次數,T為定時器T1定時器溢出時間。
以上的兩種方法都可以很好的幫助大家對rv減速機的速度進行測試,在整個測試的過程中不同的方法所對應的處理方式也不盡相同。
