一種AGV小車穩定裝置的舵輪的特征

2022-06-16 17:28:45    責任編輯: 富寶科技     0

一種AGV小車穩定裝置的舵輪的特征,一種新型差速立式舵輪的如何制作方法?

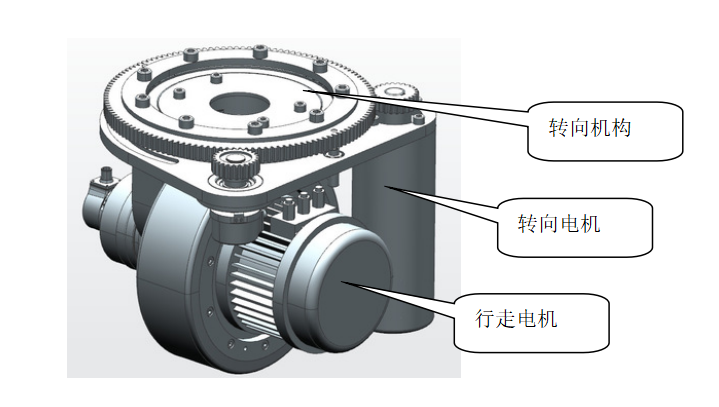

AGV小車特征:

1.一種新型差速立式舵輪,其特征在于,包括:驅動組件、行走輪組、輪架組件、與AGV固定連接的固定裝置,所述固定裝置下部固定連接有擺動裝置,所述驅動組件設置在所述擺動裝置下方,所述行走輪組包括兩個通過車軸連接的膠輪;所述驅動組件設置有兩個,每個驅動組件驅動一個膠輪,所述輪架組件包括對稱設置的回轉支板,對稱設置的電機支板,所述電機支板設置在所述車軸上,所述回轉支板與所述電機支板固定連接,且與所述擺動裝置可擺動的連接在一起。

2.如權利要求1所述的新型差速立式舵輪,其特征在于,每個驅動組件包括:與所述電機支板固定連接的減速器、與所述減速器連接且豎直放置的電機,每個所述電機支板靠近所述膠輪的一側均設置有第一齒輪,所述減速器的輸出端與所述第一齒輪連接,所述膠輪內側設置有第二齒輪,所述第一齒輪與所述第二齒輪通過鏈條傳動連接。

3.如權利要求1所述的新型差速立式舵輪,其特征在于,所述擺動裝置包括:固定在所述固定裝置下部的擺動支撐板,對稱設置在所述擺動支撐板上的回轉軸承座,設置在所述擺動支撐板上的擺動限位塊,兩個回轉軸承座分別可擺動的連接在兩塊回轉支板上。

4.如權利要求3所述的新型差速立式舵輪,其特征在于,所述固定裝置包括:安裝法蘭,與所述安裝法蘭相連的旋轉軸承座,位于所述旋轉軸承座上的回轉限位塊,所述安裝法蘭上設置有限位槽,所述回轉限位塊與所述限位槽相配合,用于限制所述舵輪回轉;所述旋轉軸承座的外側壁上設置有外齒,所述擺動支撐板上設置有編碼器組件,所述編碼器組件與所述外齒相配合,用于確定轉向的角度。

5.如權利要求4所述的新型差速立式舵輪,其特征在于,所述編碼器組件包括:通過安裝片與所述擺動支撐板固定連接的編碼器,所述編碼器的轉軸上連接有編碼齒輪,所述編碼齒輪與所述外齒相嚙合。

6.如權利要求1所述的新型差速立式舵輪,其特征在于,兩塊所述回轉支板通過加強板連接。

7.如權利要求2所述的新型差速立式舵輪,其特征在于,每塊所述電機支板還設置有第三齒輪,所述第一齒輪、第二齒輪和第三齒輪通過鏈條傳動連接。
